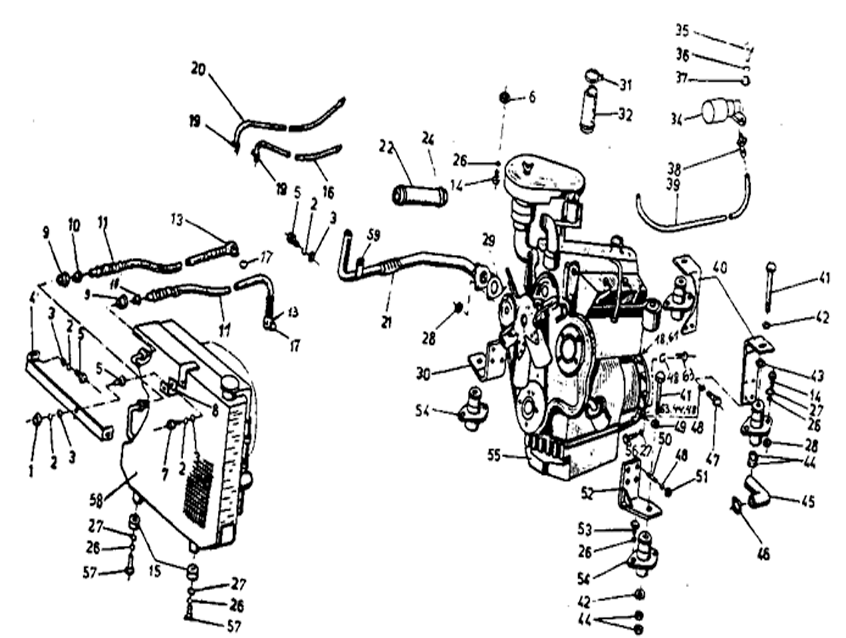

Подвеска двигателя Д3900 К

Поз. Каталожный № Наименование Кол-во Вес кг
1784.33 07.00.00-01 Подвеска двигателя (в сборе) 1 384,05
1 БДС 744-83 Гайка М8-7Н 1
2 БДС 833-82 Пружинная шайба 8Н 5
3 БДС 14494-78 Шайба М8 8
4 1784.33 07.00.17.01 Опора 1 0,2
5 БДС 1230-85 Болт I М8х20-8.8 4 0,02
6 1784.33 07.00.19 Амортизатор двигателя 1 0,09
7 БДС 1230-85 Болт I М8х16-8.8 1 0,02
8 1784.33 07.00.01 Кронштейн 1 0,13
9 ОН-04 55874-71 Кольцо II 12 2
10 ОН-04 55874-71 Накидная гайка II Е12 2
11 ОН-04 51484.83 Соединение гибкое 2
12 БДС 1230-85 Болт I М8х14-5=6g 1
13 1784.33 20 04.00.01 Пробка редуцирующая 2 0,05
14 БДС 1230-85 Болт I М10х35-8.8 4 0,02
15 1784.33 07.00.02 Втулка подкладочная 2 0,04
16 БДС 6735-79 Всасывающий шланг 1 0,17
17 БДС 3609-73 Кольцо I А12х16 2 1,02
18 1737.2 17.00.03 Планка стопорная 1 0,04
19 БДС 8648-85 Скоба А12-16 4
20 БДС 6735-79 Шланг возвратный 1
21 1784.33 07.07.00 Труба выхлопная 1
22 1790.33.20.01.00.08 Выходной шланг 1
24 БДС 8648-85 Скоба А58.5-61 2
26 БДС 833-82 Пружинная шайба 10Н 23
27 БДС 14494-78 Шайба М10 7
28 БДС 744-83 Гайка М10-7Н 7
29 1784.33 07.00.05 Уплотнение 1 0,02
30 1784.33 07.02.00 Кронштейн левый ( в сборе ) 1 1,16
31 БДС 8648-71 Скоба А72-74.5 2
32 Шланг 1 0,25
34 КтМ 836 Индикатор 1 0,15
35 БДС 1230-85 Болт I М6х18-5.6 2
36 БДС 833-82 Шайба 2-6Н 2
37 БДС 744-83 Гайка М6-5Н 2
38 1790.33.20 01.00.07 Наконечник II 1 0,01
39 1784.33 07.00.09 Шланг 1 0,24
40 1784.33.20 04.01.00 Кронштейн ( в сборе ) 2 3,6
41 БДС 2551-71 Болт I М12х130-5.6 4 0,04
42 БДС 14494-78 Шайба М12 2 0,09
43 1784.33 07.00.16 Регулирующая шайба 0,02
44 БДС 1269-73 Гайка М12-7Н 16
45 1784.33 07.00.04 Впускной шланг 1 0,12
46 БДС 8648-85 Скоба А 52.5х53 2
47 БДС 1232-86 Болт I М12х25-5.6 8 0,03
48 БДС 833-82 Пружинная шайба 12 Н 16
49 1784.33 07.00.03 Шайба 6
50 1733.33.20 01.00.07 Шпилька 8 0,04
52 1784.33 07.03.00 Кронштейн правый ( в сборе ) 1 1,64
53 БДС 2171-83 Винт I М10х35-8=8g 4 0,02
54 1790.33.20.01.06.00 Амортизатор двигателя ( в сборе ) 4 0,72
55 343515 Двигатель Д 3900 К ( в сборе ) 1 360
56 БДС 1232-86 Болт I М12х35-5=6g 12 0,03
57 БДС 1230-85 Болт I М10х40-5.6 3 0,03
58 1790.33.20 01.04.00 Радиатор водомасляный ( в сборе ) 1
59 1784.33 07.00.20 Держатель 1
60 1784.33 07.00.21 Шпилька 1
61 БДС 1230-85 Болт I М6х25-5=6g 2
63 БДС1232-85 Болт I М12х55-5=6g 7
