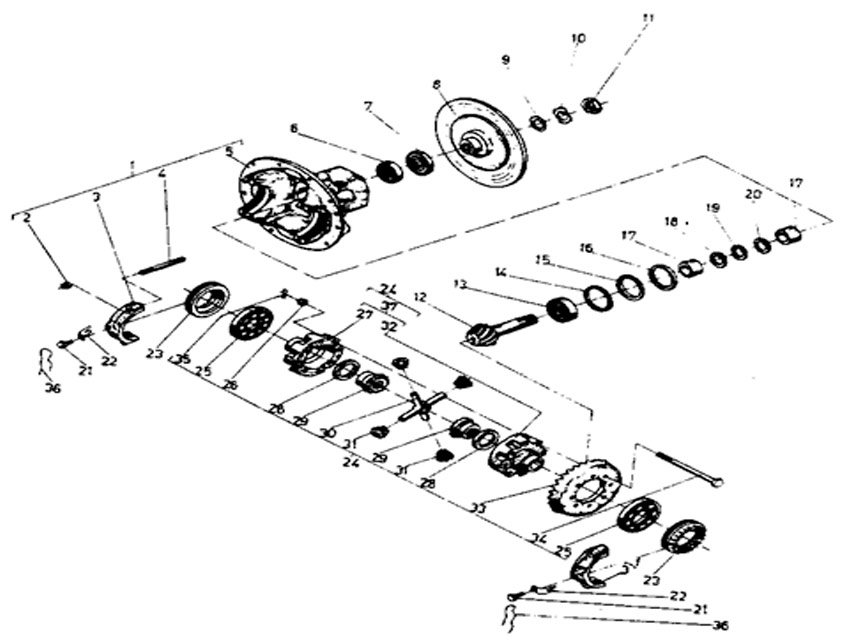

Главная передача
Поз. | Каталожный № | Наименование | Кол-во | Вес кг |
6199. 02.00.00 | Главная передача ( в сборе ) | 1 | 28,15 | |
1 | 6198 02.02.00 | Корпус с крышками ( в сборе ) | 1 | 11,85 |
2 | БДС 1272-82 | Гайка М12-7Н | 4 | 0,01 |
3* | 6198 02.02.02 | Крышка | 2 | 0,55 |
4 | 6198 02.02.03 | Шпилька | 4 | 0,05 |
5* | 6199 02.00.03-01 | Корпус | 1 | 10,5 |
6 | ГОСТ 333-79 | Подшипник 7207 | 1 | 0,33 |
7 | БДС 9954-83 | Уплотнение А 55х85х14-3 | 1 | 0,09 |
8 | 6198 02.00.03 | Фланец | 1 | 3,75 |
9 | БДС 206-78 | Шайба АМ27 | 1 | 0,05 |
10 | 6198 02.00.13 | Шайба предохранительная | 1 | |
11 | 6198 02.00.05 | Гайка | 1 | 0,08 |
12* | 6199 02.00.01 | Шестерня ведущая коническая | 1 | 1,3 |
13 | ГОСТ 333-79 | Подшипник 7507 | 1 | 0,45 |
14 | 6198 02.00.10 | Шайба | 1 | |
15 | 6198 02.00.11 | Шайба | 2 | |
16 | 6198 02.00.12 | Шайба | 3 | |
17 | 6198 02.00.04 | Втулка распорная | 2 | 0,12 |
18 | 6198 02.00.07 | Шайба | 1 | |
19 | 6198 02.00.08 | Шайба | 2 | |
20 | 6198 02.00.09 | Шайба | 3 | |
21 | БДС 1233-86 | Болт I М8х12-5.6 | 2 | |
22 | 6198 02.00.06 | Пластина контровочная | 2 | |
23 | 6198 02.00.01 | Гайка специальная | 2 | 0,38 |
24* | 6199 02.01.00 | Дифференциал ( в сборе ) | 1 | 9,25 |
25 | ГОСТ 333-79 | Подшипник 7210Н | 2 | 0,55 |
26 | БДС 744-83 | Гайка М10-8 | 8 | |
27* | 6198 02.01.01.02 | Полукартер | 1 | 1,7 |
28 | 6198 02.01.06 | Шайба опорная | 2 | 0,02 |
29 | 6198 02.01.04 | Шестерня планетарная | 2 | 0,41 |
30 | 6198 02.01.01 | Крестовина | 1 | 0,37 |
31 | 6198 02.01.03 | Шестерня сателлитная | 4 | 0,11 |
32* | 6198 02.01.01.01 | Полукартер | 1 | 1,7 |
33* | 6199 02.01.01 | Коническая коронная шестерня | 1 | 2,5 |
34 | 6198 02.01.05 | Болт | 8 | 0,06 |
35 | БДС 55-78 | Шплинт 2,5х22 | 8 | |
36 | БДС 10065-77 | Проволока стальная 2L=345 мм | 2 | |
37 | 6198 02.01.01.00 | Картер ( в сборе ) | 1 | 3,92 |
38 | 6198 02.00.14 | Шайба | 1 | |
Примечание: | 1. Поз.27 и 32 нужно заказывать только в сборе с поз. 37. | |||
2. Поз.12 и 33, а также 3 и 5 нужно заказывать только в сборе. | ||||
3. С поз.24 нужно заказывать поз.12 |
