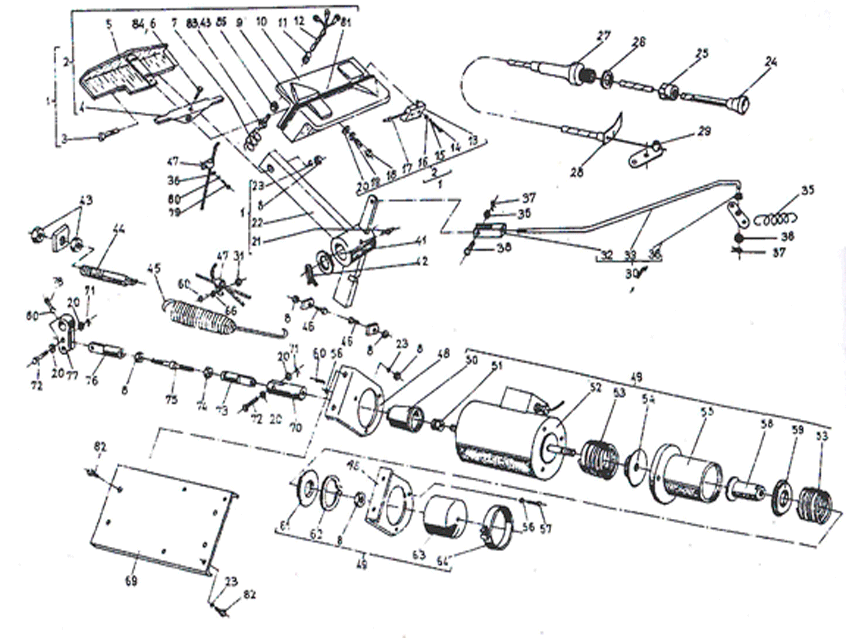

Командная система трансмиссии ДВ — 1788

Поз. Каталожный № Наименование Кол-во Вес кг
1784.33 18.00.00 Командная система ( в сборе ) 1 15
1 1784.33 04.06.00 Педаль подачи топлива ( в боре ) 1 2,86
2 7006 06.00.00-12 Педаль реверса 1 1,73
3 БДС 1232-86 Болт I М10х30-5.6 1 0,03
4 7006 06.00.00-12 Опора 1 0,03
5 7006 06.01.00-12 Несущий элемент ( в сборе ) 1 0,64
6 БДС 832-83 Винт II М5х18-5.6 1 0,07
7 7006 02.00.05 Пружина 2 0,02
8 БДС 744-83 Гайка М10-7Н 8 0,02
9 7006 02.00.02 Педаль 1 0,37
10 7006 02.00.01 Несущая педаль 1 0,38
11 7006 02.00.04 Втулка 1 0,05
12 7006 02.02.00 Пучок проводов 1 0,05
13 КтЕ 183 Переключатель 804 2 0,04
14 БДС 1358-72 Винт II М3х20-5.6 4 0,02
15 БДС 833-82 Пружинная шайба 3Н 4 0,01
16 БДС 14494-78 Шайба М3 4 0,01
17 7006 02.03.00 Провод 1 0,63
18 БДС 1232-86 Болт I М8х45-5.6 2 0,02
19 БДС 833-82 Пружинная шайба 8Н 6 0,04
20 БДС 14494-78 Шайба М8 7 0,02
21 БДС 1640-73 Пресс — масленка I-B 1 0,04
22 1784.33 04.01.01.00 Педаль подачи топлива 1 1,2
23 БДС 833-82 Пружинная шайба 10Н 1 0,02
24 1733.33.22 05.02.00 Рукоятка 1 0,45
25 1733.33.22 05.00.01 Гайка 1 0,02
26 1790.33.20 05.00.01 Шайба 1 0,08
27 1733.33.22 05.03.00 Наконечник ( в сборе) 1 0,02
28 1737 01.04.00 Опора ( в сборе) 1 0,03
29 1733.33.22 05.01.00 Планка ( в сборе ) 1 0,04
31 БДС 1250-71/5 Гайка М5-7Н 3 0,03
30 1790.33.20 05.01.00 Штанга ускорения ( в сборе ) 1 0,02
32 1784.33. 04.05.03 Вилка 1 0,03
33 1790.33.20 05.01.01 Штанга 1 0,02
35 1737 01.00.01 Пружина 1 0,04
36 БДС 14494-78 Шайба М6 4
37 БДС 55-77 Шплинт 1.5х10 4
38 БДС 3048-72 Ось 6х22/19 1 0,01
39 БДС 1232-86 Болт I М8х16-5.6 1 0,02
40 1784.33. 04.00.11 Специальная гайка 1 0,01
41 БДС 14494-78 Шайба М24 1 0,03
42 БДС 55-77 Шплинт 4х32 1
43 БДС 744-83 Гайка М8-7Н 9
44 1784.33. 04.00.01 Винт 1 0,08
45 1784.33. 04.04.00 Пружина ( в сборе ) 1 0,27
46 БДС 1232-86 Болт I М10х45-5.6 2
47 1784.33. 04.00.12 Скоба 1
48 1784.33. 04.00.07 Кронштейн 1 0,2
49 7006.05.00.00 Магнит переключающий ( в сборе ) 1 6,61
50 7006.05.00.08 Предохранитель 1 0,1
51 7006.03.00.09 Гайка 1 0,03
52 КтЕ 606 (КтЕ 819) Электромагнит 1 5,75
53 7006.03.00.06 Пружина 2 0,18
54 7006 05.00.04 Крышка 1 0,06
55 7006 03.00.01 Втулка 1 0,14
56 БДС 833-82 Пружинная шайба 5Н 6
57 БДС 832-83 Винт I М5х20-5.6 3
58 7006 05.00.05 Втулка 1 0,23
59 7006 05.00.03 Крышка 1 0,05
60 БДС 744-83 Гайка М5-7Н 1
61 7006 05.00.02 Крышка 1 0,05
62 БДС 2170-75 Кольцо А50 1 0,07
63 7006 03.00.07 Крышка 1
64 БДС 8648-71 Скоба А58.5-61 1
66 БДС 14494-78 Шайба М5 2
69 1790.33.20 02.00.00 Кронштейн 1 0,14
70 2733 04.12.01 Вилка 1
71 БДС 55-77 Шплинт 2х20 2
72 БДС 5282-73 Ось 8х30/24 2
73 2733 49.02.03 Гнездо с резьбой II 1 0,06
74 БДС 1250-71/5 Гайка II М10LH-7H 1 0.02
75 2733 04.12.03 Штанга 1
76 2733 49.02.02 Гнездо с резьбой I 1 0,06
77 1790.33.20 02.00.07 Плечо 1 0,16
78 БДС 1230-85/5,6 Болт I М6х12-8g 4 0,04
79 БДС 1230-85/5,6 Винт I М6х12-8g 4 0,02
80 БДС 833-82 Пружинная шайба 6Н 5 0,01
81 7006 02.00.06 Уплотнение 1 0,012
82 БДС 1232-86/6,6 Болт I М10х25-8g 8 0,025
83 7006 06.00.02 Винт 2
84 БДС 833-82 Пружинная шайба 5Н 1
85 7006 06.00.03 Втулка 2
