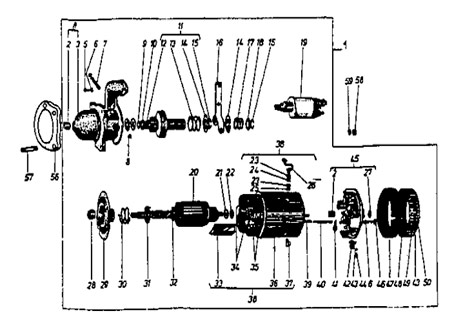

| Поз. |
Каталожный № |
Наименование |
Кол-во |
| 1 |
В2873334 |
*Стартер М-114/12/30-01 ( в сборе ) |
1 |
| 2 |
БДС 8336-76 |
Винт I М5-6gх22-5.6 |
4 |
| 3 |
БДС 833-82 |
Шайба 2-5Л |
4 |
| 4 |
БДС 206-78 Cd |
Шайба АМ5 |
4 |
| 5 |
409.211.003.82 |
Крышка |
1 |
| 6 |
409.944.001.81 |
Уплотнение |
1 |
| 7 |
506.261.001.80 |
Планка фиксирующая |
1 |
| 8 |
022.80-03 |
Шайба |
6 |
| 9 |
403.141.031.80-01 |
Втулка |
1 |
| 10 |
501.342.001.80 |
Задний щит |
1 |
| 11 |
БДС 1250-71 |
Гайка I М6-6Н |
2 |
| 12 |
БДС 833-82 |
Шайба 2-6Л |
4 |
| 13 |
БДС 206-78 Cd |
Шайба АМ6 |
2 |
| 14 |
40121.1.001.80 |
Шпилька |
2 |
| 15 |
БДС 1269-73 |
Гайка М8-6Н |
1 |
| 16 |
БДС 833-82 |
Шайба 2-8Л |
2 |
| 17 |
БДС 206-78 Cd |
Шайба АМ8 |
2 |
| 18 |
439.001.00.00 |
Реле стартера РСП 12 V |
1 |
| 19 |
409.112.004.83 |
Пружина |
1 |
| 20 |
505.421.018.82 |
Скоба |
1 |
| 21 |
БДС 55-77 |
Шплинт |
1 |
| 22 |
503.573.001.81 |
Передний щит |
1 |
| 23 |
БДС 8336-76 |
Винт I М6х16-8.8 |
2 |
| 24 |
401.213.001.81 |
Ось |
1 |
| 25 |
403.141.031.80-02 |
Втулка |
1 |
| 26 |
403.141.057.81 |
Резиновая втулка |
3 |
| 27 |
506.451.001.81 |
Уплотнение |
1 |
| 28 |
401.161.201.81 |
Трубка d 6х80 |
2 |
| 29 |
266.001.20.00 |
Вилка |
1 |
| 30 |
266.001.50.00 |
Статор ( в сборе ) |
1 |
| 31 |
266.001.51.00 |
Катушка ( в сборе ) |
1 |
| 32 |
507.132.002.81 |
Выводной провод |
1 |
| 33 |
506.432.001.81 |
Уплотнение |
1 |
| 34 |
507.152.011.80 |
Провод |
1 |
| 35 |
БДС 1358-72 |
Винт II М5-6gх10-6.8 |
2 |
| 36 |
266.001.11.00 |
Щетка |
2 |
| 37 |
266.001.10.00 |
Балка со щеткодержателями |
1 |
| 38 |
509.186.005.82 |
Пружина |
4 |
| 39 |
266.001.69.00 |
Полюс |
4 |
| 40 |
266.001.55.00 |
Катушка I |
1 |
| 41 |
266.001.54.00 |
Катушка II |
1 |
| 42 |
266.001.53.00 |
Катушка III |
1 |
| 43 |
266.001.52.00 |
Катушка IV |
1 |
| 44 |
506.161.014.81 |
Изоляция |
4 |
| 45 |
403.162.022.81 |
Корпус |
1 |
| 46 |
БДС 1358-72 |
Винт I М8-6gх16-6.8 |
8 |
| 47 |
507.111.400.82-02 |
Изоляция 0,3х23х382 |
1 |
| 48 |
|
Ротор ( в сборе ) |
1 |
| 49 |
22610.11.00 |
Ротор М114/812/30-01 |
1 |
| 50 |
403.141.031.80 |
Втулка |
1 |
| 51 |
266.001.35.00 |
Промежуточный щит с втулкой |
1 |
| 52 |
|
Муфта свободного хода |
1 |
| 53 |
505.125.001.80 |
Опорное кольцо |
1 |
| 54 |
409.211.002.80 |
Опорный стакан |
1 |
| 55 |
403.141.022.80-01 |
Шайба |
1 |
| 56 |
403.141.022.80 |
Шайба |
1 |
| 57 |
409.211.001.80 |
Стакан |
1 |
| 58 |
409.211.001.83 |
Пружина |
1 |
| 59 |
403.181.001.80 |
Шайба предохранительная |
1 |
| 60 |
505.125.002.80 |
Кольцо предохранительное |
1 |
| 66 |
В37755201/211 |
Промежуточный корпус |
1 |
| 67 |
БДС 1238-75 |
Шпилька I M10-6gx45 (12/26)-8.8 |
3 |
| 68 |
БДС 744-83 |
Гайка M10 |
3 |
| 69 |
БДС 833-82 Cd |
Шайба 2-10Л |
3 |
| Примечание : |
* — может заменятся на Стартер «Магнетон» ( В2873381 ) |
|
