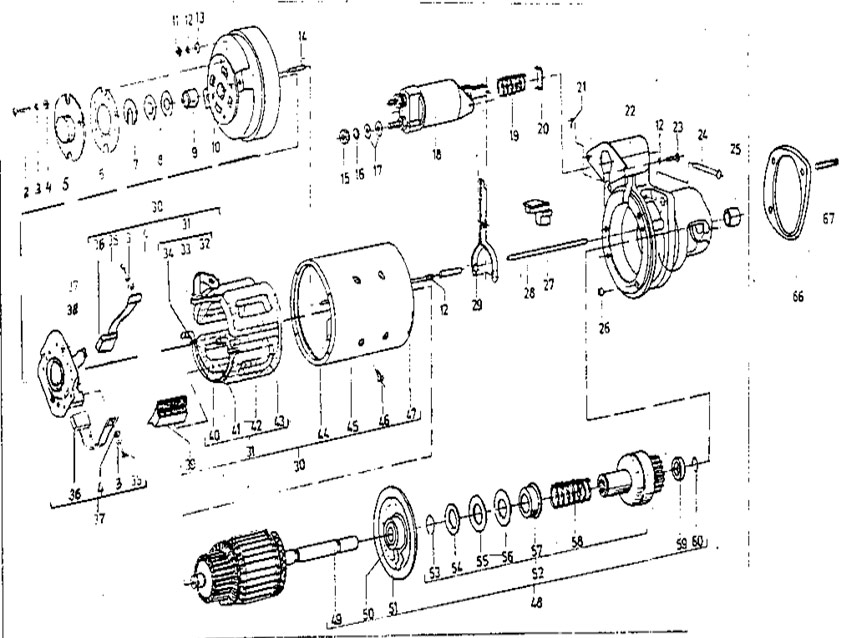

Стартер
Поз. | Каталожный № | Наименование | Кол-во |
В2873334 | *Стартер М-114/12/30-01 ( в сборе ) | 1 | |
1 | БДС 8336-76 | Винт I М5-6gх22-5.8 | 4 |
2 | БДС 833-82 | Шайба 2-5Л | 4 |
3 | БДС 206-78 Cd | Шайба АМ5 | 4 |
4 | 409.211.003.82 | Крышка | 1 |
5 | 409.944.001.81 | Уплотнение | 1 |
6 | 506.261.001.80 | Планка фиксирующая | 1 |
7 | 022.80-03 | Шайба | 6 |
8 | 403.141.031.80-01 | Втулка | 1 |
9 | 501.342.001.80 | Задний щит | 1 |
10 | БДС 1250-71 | Гайка I М6-6Н | 2 |
11 | БДС 833-82 | Шайба 2-6Л | 4 |
12 | БДС 206-78 Cd | Шайба АМ6 | 2 |
13 | 40121.1.001.80 | Шпилька | 2 |
14 | БДС 1269-73 | Гайка М8-6Н | 1 |
15 | БДС 833-82 | Шайба 2-8Л | 2 |
16 | БДС 206-78 Cd | Шайба АМ8 | 2 |
17 | 439.001.00.00 | Реле стартера РСП 12 V | 1 |
18 | 409.112.004.83 | Пружина | 1 |
19 | 505.421.018.82 | Скоба | 1 |
20 | БДС 55-77 | Шплинт | 1 |
21 | 503.573.001.81 | Передний щит | 1 |
22 | БДС 8336-76 | Винт I М6х16-5.8 | 2 |
23 | 401.213.001.81 | Ось | 1 |
24 | 403.141.031.80-02 | Втулка | 1 |
25 | 403.141.057.81 | Резиновая втулка | 3 |
26 | 506.451.001.81 | Уплотнение | 1 |
27 | 401.161.201.81 | Трубка d 6х80 | 2 |
28 | 266.001.20.00 | Вилка | 1 |
29 | 266.001.50.00 | Статор ( в сборе ) | 1 |
30 | 266.001.51.00 | Катушка ( в сборе ) | 1 |
31 | 507.132.002.81 | Выводной провод | 1 |
32 | 506.432.001.81 | Уплотнение | 1 |
33 | 507.152.011.80 | Провод | 1 |
34 | БДС 1358-72 | Винт II М5-6gх10-6.8 | 2 |
35 | 266.001.11.00 | Щетка | 2 |
36 | 266.001.10.00 | Балка со щеткодержателями | 1 |
37 | 509.186.005.82 | Пружина | 4 |
38 | 266.001.69.00 | Полюс | 4 |
39 | 266.001.55.00 | Катушка I | 1 |
40 | 266.001.54.00 | Катушка II | 1 |
41 | 266.001.53.00 | Катушка III | 1 |
42 | 266.001.52.00 | Катушка IV | 1 |
43 | 506.161.014.81 | Изоляция | 4 |
44 | 403.162.022.81 | Корпус | 1 |
45 | БДС 1358-72 | Винт I М8-6gх16-6.8 | 8 |
46 | 507.111.400.82-02 | Изоляция 0,3х23х382 | 1 |
47 | 266.001.3000 | Ротор ( в сборе ) | 1 |
48 | 22610.11.00 | Ротор М114/812/30-01 | 1 |
49 | 403.141.031.80 | Втулка | 1 |
50 | 266.001.35.00 | Промежуточный щит с втулкой | 1 |
51 | 266.001.36.00 | Муфта свободного хода | 1 |
52 | 505.125.001.80 | Опорное кольцо | 1 |
53 | 409.211.002.80 | Опорный стакан | 1 |
54 | 403.141.022.80-01 | Шайба | 1 |
55 | 403.141.022.80 | Шайба | 1 |
56 | 409.211.001.80 | Стакан | 1 |
57 | 409.211.001.83 | Пружина | 1 |
58 | 403.181.001.80 | Шайба предохранительная | 1 |
59 | 505.125.002.80 | Кольцо предохранительное | 1 |
60 | В37755201/211 | Промежуточный корпус | 1 |
61 | БДС 1238-75 | Шпилька I M10-6gx45 (12/26)-8.8 | 3 |
62 | БДС 744-83 | Гайка M10 | 3 |
63 | БДС 833-82 Cd | Шайба 2-10Л | 3 |
* — может заменятся на Стартер «Магнетон» ( В2873381 ) |
