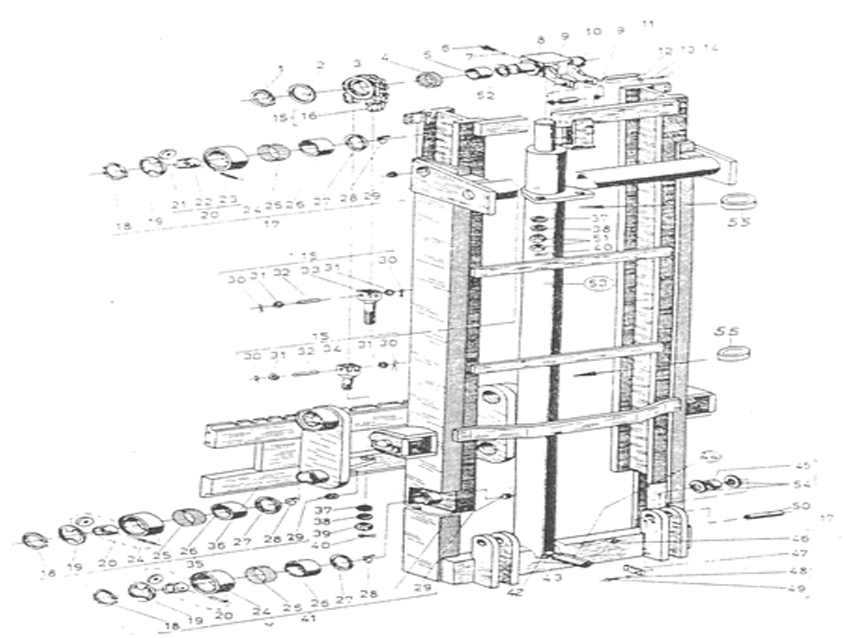

Подъемное устройство ( симплекс н = 3300 )

Поз. Каталожный № Наименование Кол-во Вес кг
Подъемное устройство ( в сборе ) 1
1 БДС 2170-77 Кольцо В 45 2
2 424.45 01.00.10 Шайба 2 0,04
3 1784.33 06.00.02 Ролик 2 1,34
4 INA К 55х63х20 Игольчатый подшипник 4 0,07
5 INA IR 45х55х40 Втулка 2 0,28
6 БДС 1366-73 Винт М12х25-8.8 1 0,04
7 БДС 833-82 Пружинная шайба 12Н 1
8 1784.33 06.05.00 Несущая балка ( в сборе ) 1 5,76
9 1784.33 06.00.03 Шайба 2
10 1784.33 06.00.07 Ролик 1 0,1
11 1784.33 06.00.05 Ось 1 0,1
12 1784.33 06.00.01 Планка фиксирующая 1 0,18
13 БДС 833-82 Пружинная шайба 6Т 1
14 БДС 1234-71 Болт I М6х14 1
15 1784.33 06.04.00 Цепь ( в сборе ) 2 6,65
16 БДС 4717-72 Цепь пластинчатая БК-109х20(6+6)-БК 2 5,68
17 1788.33 03.01.00 Рама неподвижная ( в сборе ) 1 235,9
18 БДС 2170-77 Кольцо В 70 8 0,03
19 8620 01.00.05 Крышка 8 0,01
20 8580 01.04.00 Ролик малый ( в сборе ) 8 0,37
21 8580 01.04.03 Ролик малый 8 0,12
22 8580 01.04.01 Корпус 8 0,2
23 8580 01.04.02 Ось 8 0,06
24 1788.33 03.01.03 Ролик большой 8 0,82
25 INA К 80х88х30 Игольчатый подшипник 8 0,14
26 INA IR 70х80х30 Втулка 8 0,27
27 1788.33 03.01.04 Шайба 8 0,06
28 8580 01.00.09 Стопорная шайба 8 0,01
29 8580 01.00.08 Пробка 8 0,08
30 БДС 55-77 Шплинт 2.5х14 8
31 БДС 206-77 Шайба М10 8
32 7004 00.00.293 Ось 4
33 7004 00.00.291 Болт длинный 2 0,57
34 7004 00.00.292 Болт короткий 2 0,33
35 1788.33 03.08.00 Каретка вертикальная ( в сборе ) 1 163,2
36 1788.33 03.03.01.00 Рама вертикальной каретки 1 156,3
37 БДС 2327-73 Шайба Сф20 4 0,02
38 БДС 2327-73 Шайба К 20 4 0,02
39 8802 00.00.01 Гайка М 20 2 0,09
40 БДС 55-77 Шплинт 4х36 4
41 1788.33 03.02.00 Рама подвижная 1 198,2
42 БДС 3609-73 Кольцо I А 22х27 2
43 1784.33 06.00.04 Штуцер специальный 1 0,07
44 5752 00.00 Дроссель нерегулируемый ДН16 1 0,37
45 1784.33 06.01.04 Втулка 2 0,23
46 БДС 1640-81 Пресс — масленка I-B 2 0,03
47 БДС 2348-74 Планка фиксирующая 36 2 0,11
48 БДС 833-82 Пружинная шайба 10Н 4
49 БДС 1232-86 Болт I М10х20-5.6 4 0,02
50 1784.33 03.00.13 Ось 2 0,55
51 БДС 744-83 Гайка М20-7Н 4 0,06
52 8540 01.00.03 Шайба 2 0,05
53 2896 00.00-01 Плунжерный цилиндр подъема 1 68,5
54 1784.33 06.01.03 Шайба 4 0,03
55 1788.33 03.00.02 Кольцо 2
