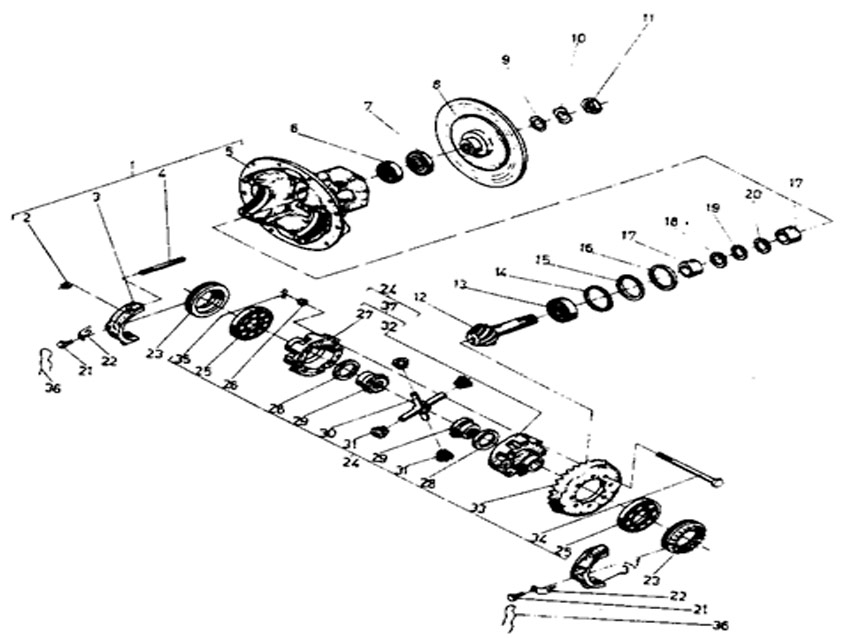

Главная передача

Поз. Каталожный № Наименование Кол-во Вес кг
6198.10 02.00.00 Главная передача ( в сборе ) 1 28,15
1 6198 02.02.00 Корпус с крышками ( в сборе ) 1 11,85
2 БДС 1272-82 Гайка М12-7Н 4 0,01
3* 6198 02.02.02 Крышка 2 0,55
4 6198 02.02.03 Шпилька 4 0,05
5* 6199 02.00.03-09 Корпус 1 10,5
6 ГОСТ 333-79 Подшипник 7207 1 0,33
7 БДС 9954-83 Уплотнение А 55х85х14-3 1 0,09
8 6198 02.00.03 Фланец 1 3,75
9 6198 02.00.15 Шайба 1 0,05
10 6198 02.00.13 Шайба предохранительная 1
11 6198 02.00.05 Гайка 1 0,08
12* 6198 02.00.02 Шестерня ведущая коническая 1 1,3
13 ГОСТ 333-79 Подшипник 7507 1 0,45
14 6198 02.00.16 Шайба 1
15 6198 02.00.17 Шайба 2
16 6198 02.00.18 Шайба 3
17 6198 02.00.04 Втулка распорная 2 0,12
18 6198 02.00.07 Шайба 1
19 6198 02.00.08 Шайба 2
20 6198 02.00.09 Шайба 3
21 БДС 1233-86 Болт I М8х12-5.6 2
22 6198 02.00.06 Пластина контровочная 2
23 6198 02.00.01 Гайка специальная 2 0,38
24* 6198 02.01.00 Дифференциал ( в сборе ) 1 9,25
25 ГОСТ 333-79 Подшипник 7210Н 2 0,55
26 БДС 744-83 Гайка М10-8 8
27* 6198 02.01.01.02 Полукартер 1 1,7
28 6198 02.01.06 Шайба опорная 2 0,02
29 6198 02.01.04 Шестерня планетарная 2 0,41
30 6198 02.01.01 Крестовина 1 0,37
31 6198 02.01.03 Шестерня сателлитная 4 0,11
32* 6198 02.01.01.01 Полукартер 1 1,7
33* 6198 02.01.01 Коническая коронная шестерня 1 2,5
34 6198 02.01.05 Болт 8 0,06
35 БДС 55-77 Пластина контровочная 8
36 БДС 10065-77 Проволока стальная 2L=315 мм 2
37 6198 02.01.01.00 Картер ( в сборе ) 1 3,92
38 6198 02.00.14 Шайба 1
Примечание: 1. Поз.27 и 32 нужно заказывать только в сборе с поз. 37.
2. Поз.12 и 33, а также 3 и 5 нужно заказывать только в сборе.
3. С поз.24 нужно заказывать поз.12
