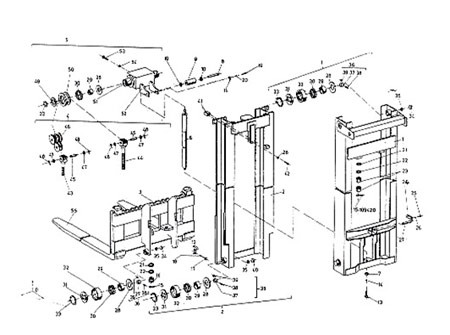

Подъемное устройство н=3300

Поз. Каталожный № Наименование Кол-во
687.33 17.00.00 Подъёмное устройство 1
1 687.33 17.01.00 Неподвижная рама 1
2 687.33 17.02.00 Подвижная рама 1
3 687.33 17.05.00 Вертикальная каретка 1
4 687.33 17.03.00 Цепь (СБ) 2
5 687.33 17.04.00 Несущая балка (СБ) 1
6 2915.1 00.00-05 Плунжерный цилиндр (50х1660) 1
6* 2915.1 00.00-05СИ Плунжерный цилиндр (50х1660) спец.испол. 1
7 687.33 17.00.01 Шайба 1
8 8560 00.00.03 Ось 1
9 8560 00.00.04 Ролик 1
10 8560 00.00.05 Шайба 2
11 8560 00.00.ю01 Планка 1
12 7004 00.00.103 Ограничитель 2
13 БДС 1232-72/56 Болт I М12х1,5х16 1
14 БДС 833-71 Пружинная шайба 12Н 1
15 БДС 55-64 Шплинт 4х36 4
16 БДС 745-73/5 Гайка II М16 2
17 БДС 1232-72/5,6 Болт I М8х30 4
18 БДС 833-71 Пружинная шайба 8Н 4
19 БДС 1230-72/5,6 Болт I М5х12 1
20 БДС 833-71 Пружинная шайба 5Н 1
21 БДС 2327-73 Шайба Сф 16 4
22 БДС 2327-73 Коническая шайба 16 4
23 БДС 744-72/5 Гайка М 16 4
24 БДС 2348-74 Планка фиксирующая 36 1
25 БДС 1232-72/5,6 Болт I М10х22 2
26 БДС 833-71 Пружинная шайба 10Н 4
27 687.33 07.01.04 Ось 1
28 8540 01.00.03 Шайба 10
29 INA IR 45х55х22 Втулка 10
30 INA K 55х63х20 Подшипник игольчатый 10
31 8540 01.00.07 Крышка 8
32 8540 01.00.02 Ролик 8
33 БДС 2170-75 Кольцо В45 10
34 8540 01.00.04 Пробка 6
35 8540 01.00.08 Шайба стопорная 8
36 8540 01.04.00 Ролик малый (СБ) 8
37 8540 01.04.01 Корпус 8
38 8540 01.04.02 Ось 8
39 8540 01.04.03 Ролик 8
40 8540 02.00.06 Пробка 2
41 687.33 17.02.02 Корпус 1
42 БДС 1232-72/5,6 Болт I М10х55 2
43 687.33 07.03.01 Болт короткий 2
44 687.33 07.03.02 Болт длинный 2
45 7004 00.00.166 Ось 4
46 БДС 4717-72 Цепь пластинчатая А 99х20 (4+4 А) 2
47 БДС 206-73 Нормальная шайба НМ6 8
48 БДС 55-64 Шплинт 1,6х10 8
49 8560 00.00.02 Шайба 2
50 8544 00.00.06 Ролик цепной 2
51 687.33 17.04.01 Несущая балка 1
52 687.33 17.04.02 Планка 3
53 БДС 1366-73/5,6 Винт М12х40 1
54 БДС 744-72/5 Гайка М12 1
55 9974.4 00.00.00 Клык вил (СБ) 2
